きっかけ
温度や入れる液量を変えると反応管の中はどう変わるのか。数値だけではつかみにくい関係を条件を動かしながら確認できるようにする。
つくった仕組み
物性計算をあらかじめ行いブラウザ内で補間する構成。純物質と混合系では計算モデルを分けそれぞれの条件を確かめられる入口を用意しています。
できること
- 温度・充填量から平衡圧を可視化
- 混合液は混合比も指定
- 事前計算とブラウザ内補間を組み合わせる
温度と充填量によって変わる密閉反応管の平衡圧を可視化。水・メタノール・混合液の3つのビューアを、一つの作品としてまとめました。
CONCEPT / 01
見えない圧力を、条件から読み解く。
3つの視点、ひとつの問い。
THE REACTOR SERIESH₂O
WATER
水の平衡圧
純水の平衡圧を、温度と充填量から確認します。
温度と充填量に応じた純水の計算表示。実測データではありません。

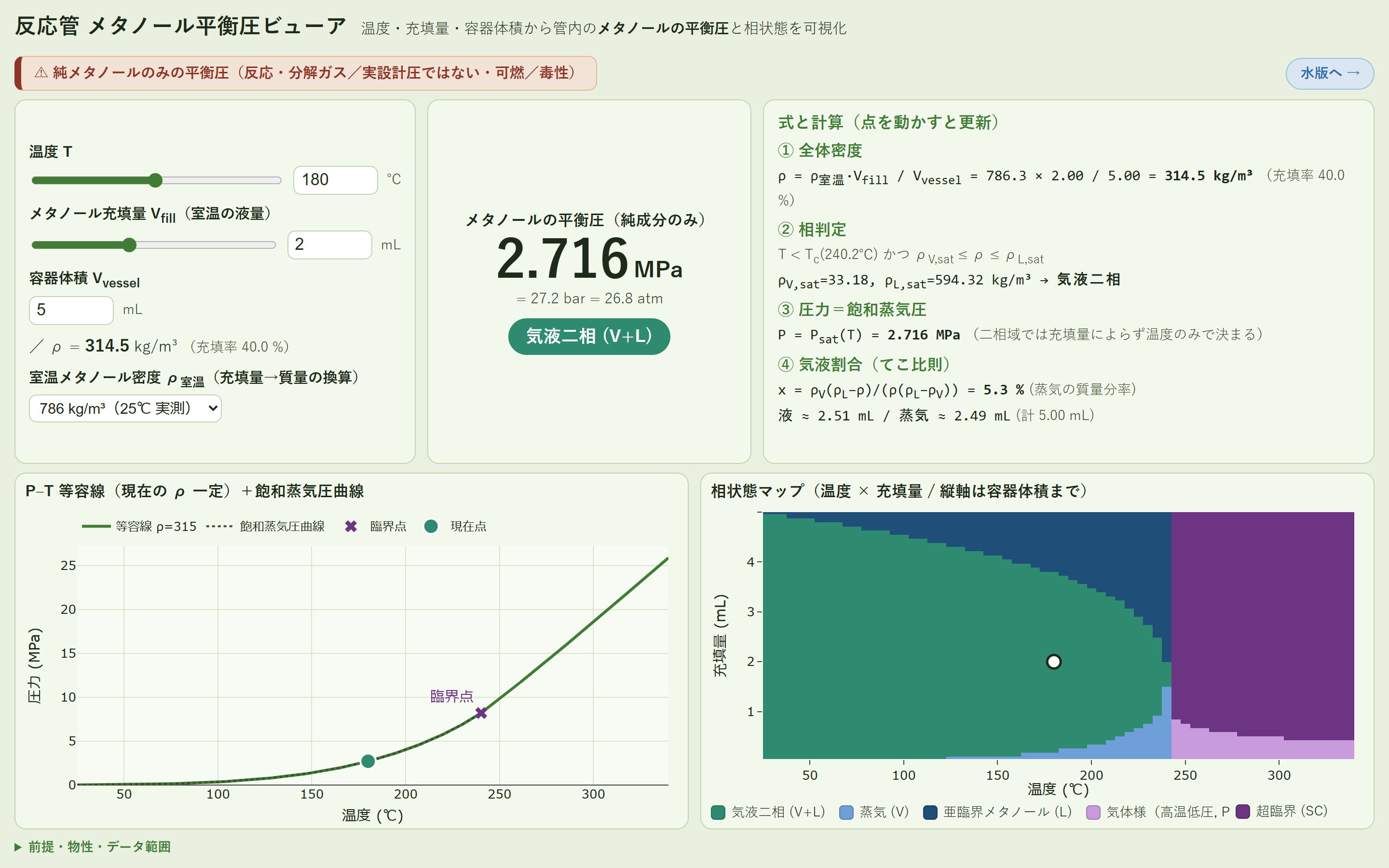

CH₃OH
METHANOL
メタノールの平衡圧
純メタノールの平衡圧を、温度と充填量から確認します。
温度と充填量に応じたメタノールの計算表示。実測データではありません。

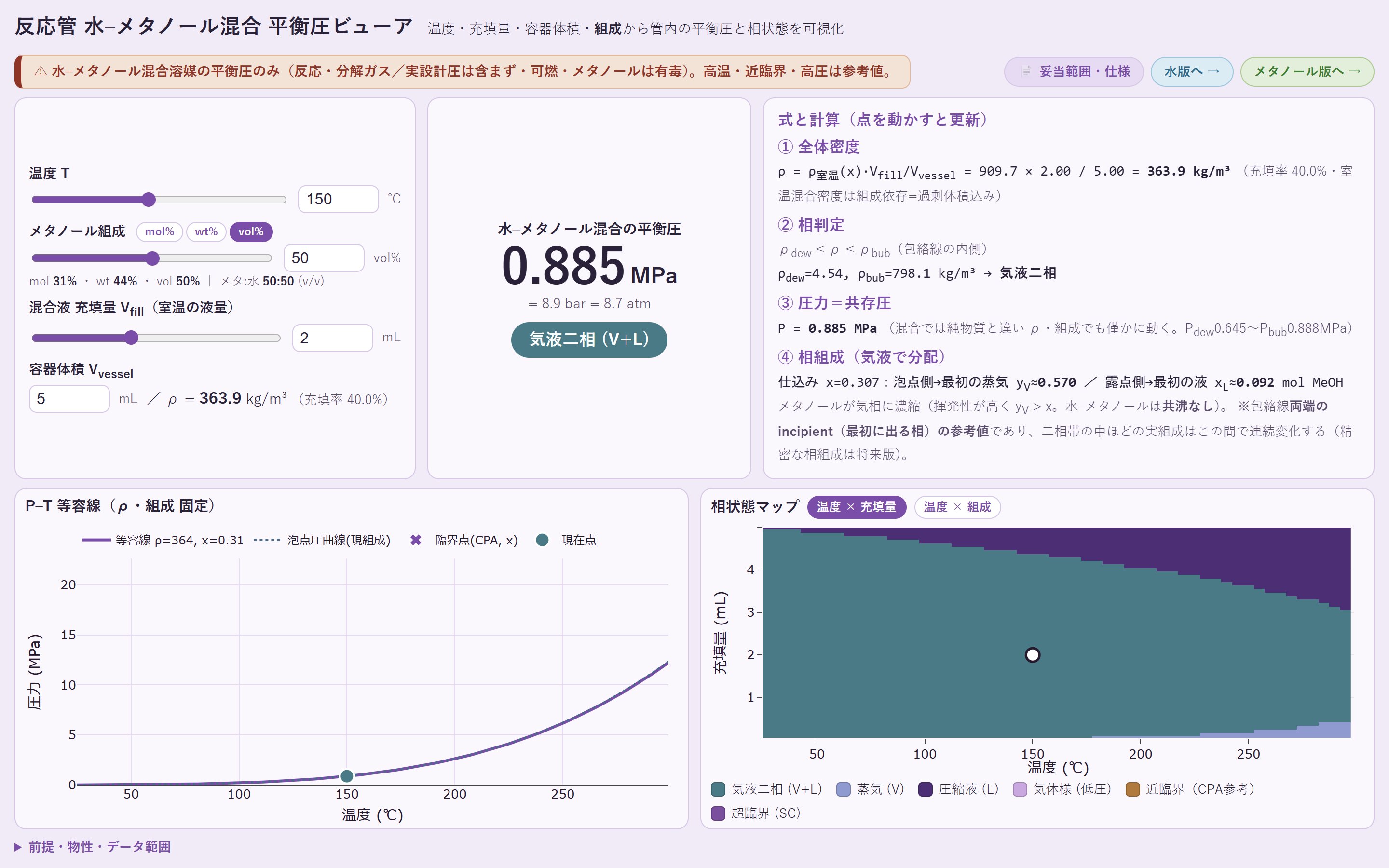

H₂O + CH₃OH
MIXTURE
水–メタノール混合の平衡圧
混合比も指定し、混合液の平衡圧と相状態を確認します。
組成も指定する混合液の計算表示。実測データではありません。
このページは可視化ツールの制作紹介です。画像は操作とシミュレーション表示の紹介です。作品名と「ツールを開く」のリンク先は純水版のビューアです。実測研究データは提供していません。
